In urma cu ceva vrem am vorbit despre un atenuator de intrare aici. Dupa ce am ajuns la o varianta OK (mai multe iteratii de cablaj si schema) am conceput si un Autorange care sa poata gestiona automat semnaul in caz de overload.

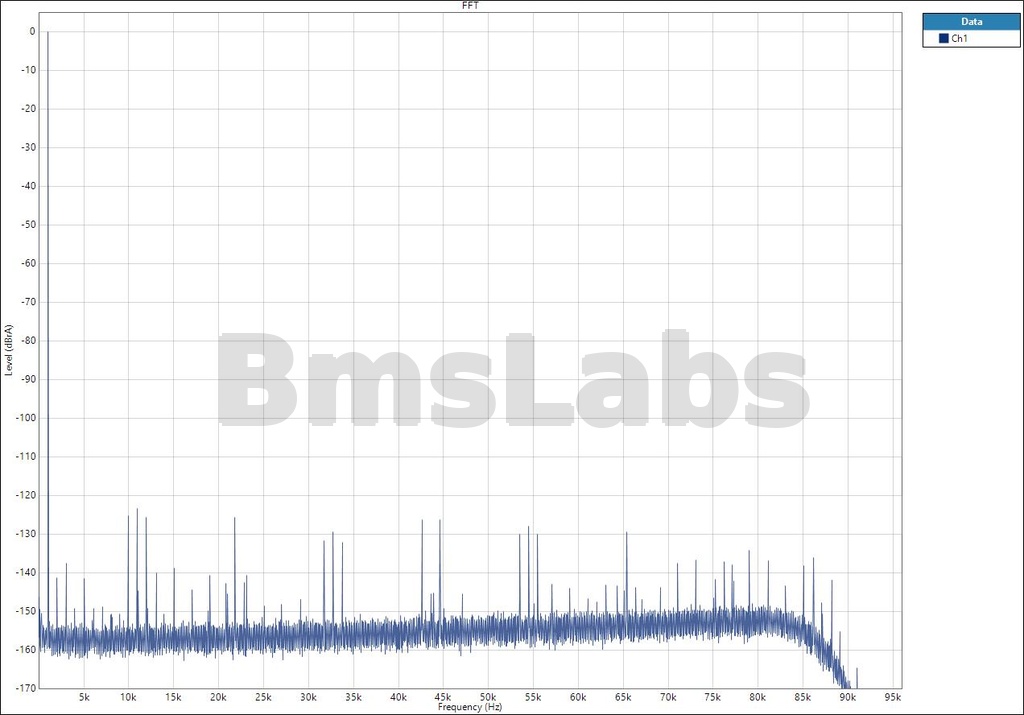

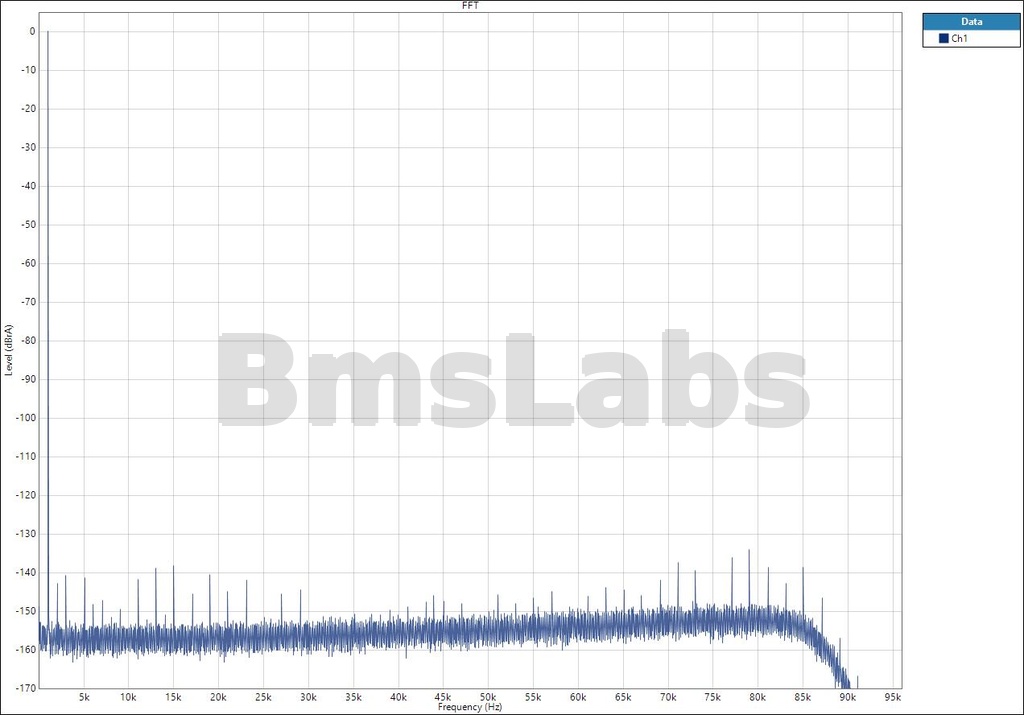

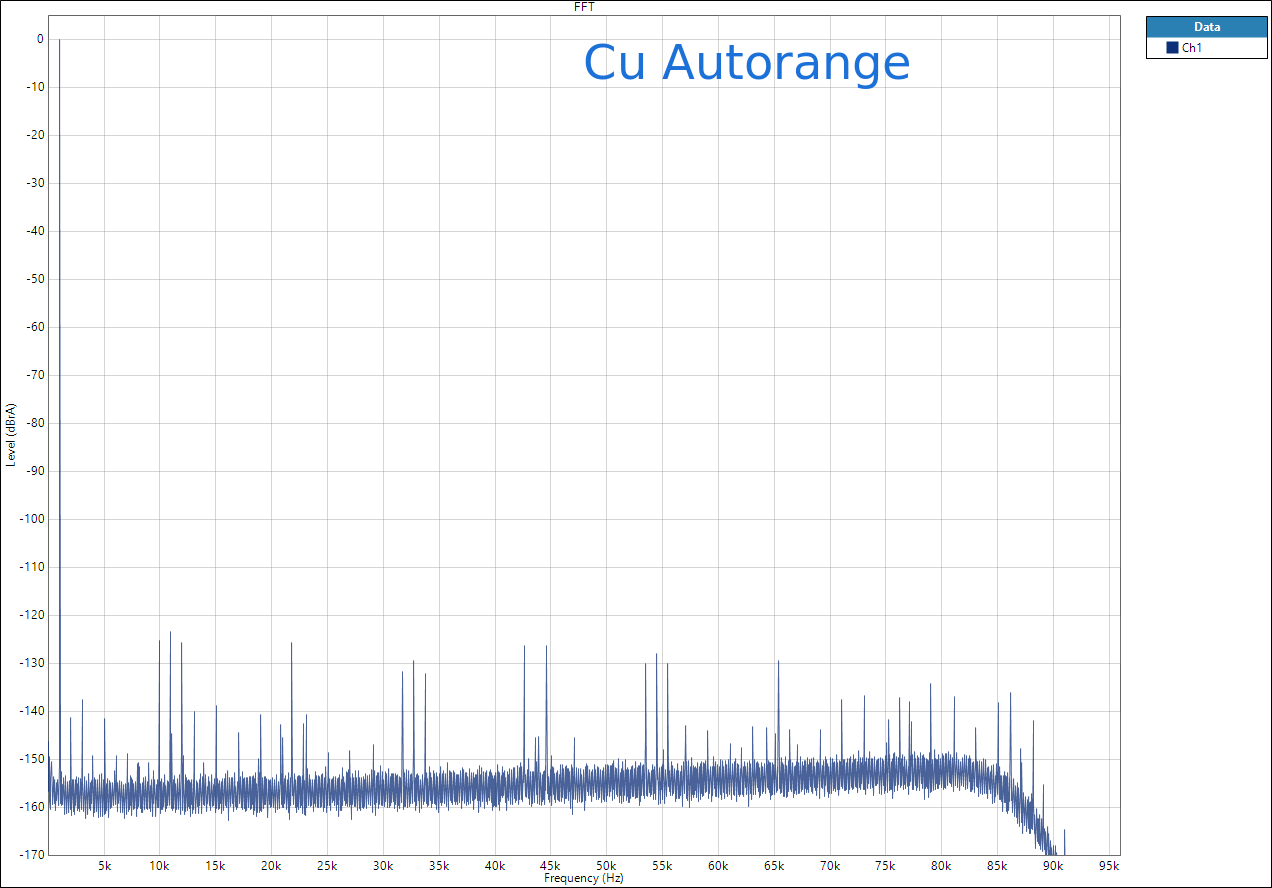

La versiunea 1 am testat conceptul, codul si am folosit ceva simplu pe 8bit la 16Mhz si ADC pe 10bit. La v2 am trecut la 32bit si 64Mhz si ADC pe 12bit dar apreau artefacte cu autorangeul conectat.

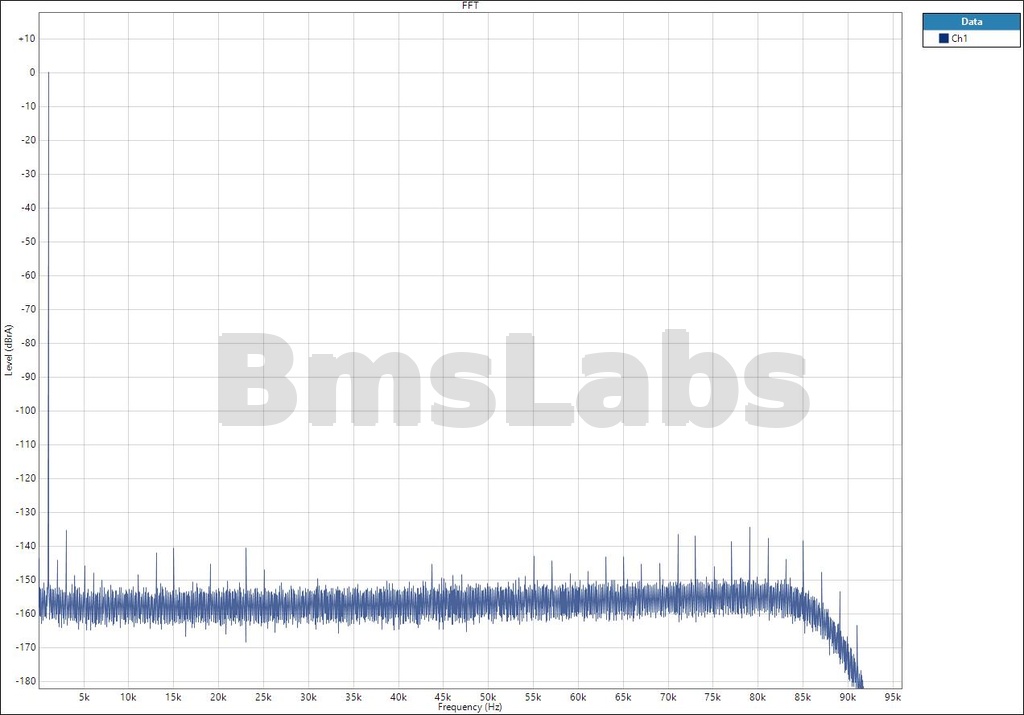

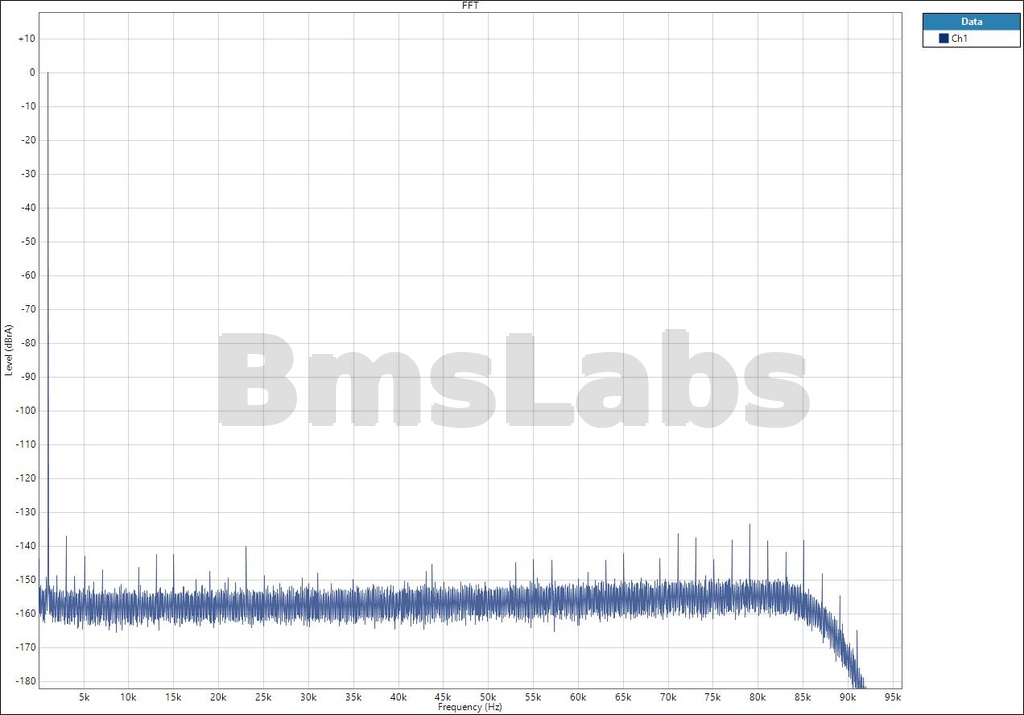

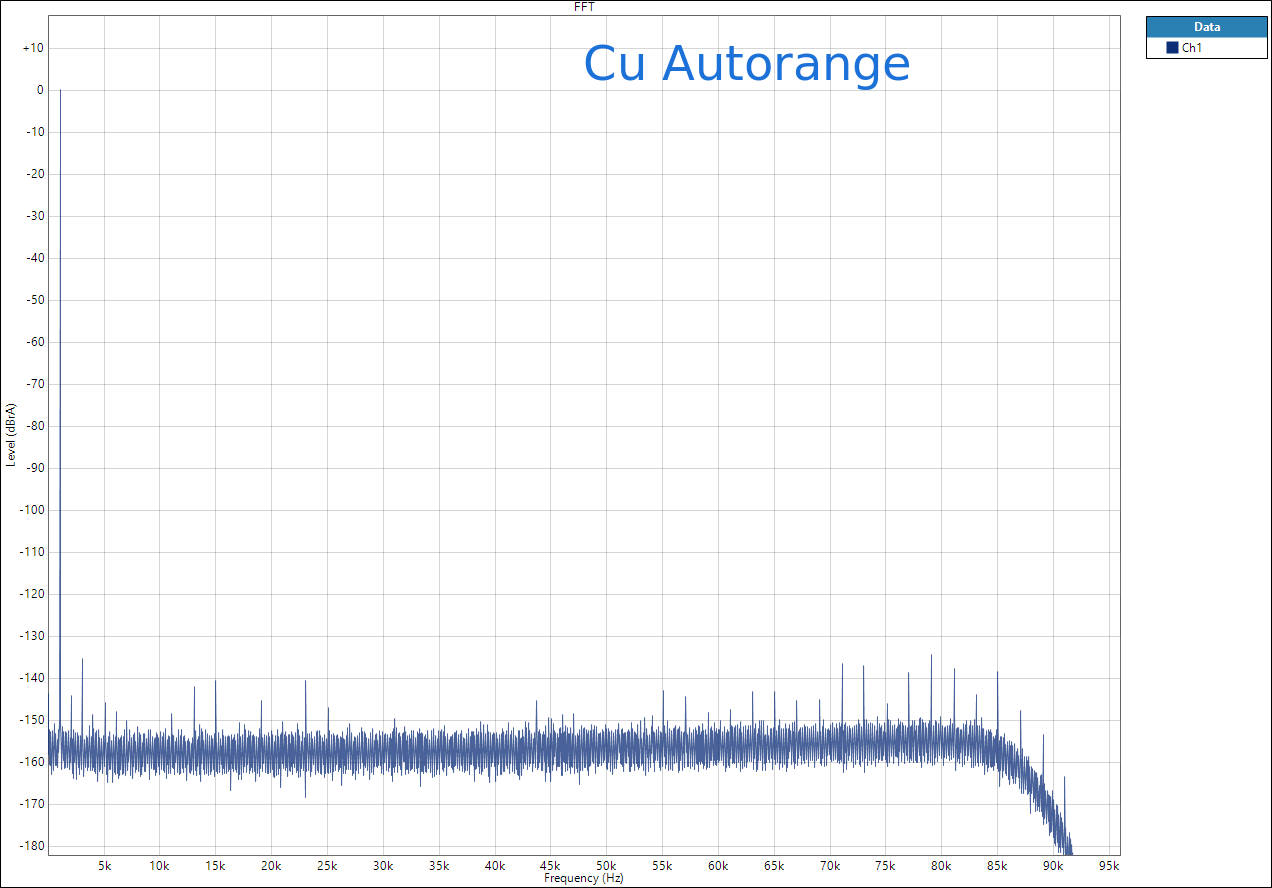

Problema a fost rezolvat la v3.

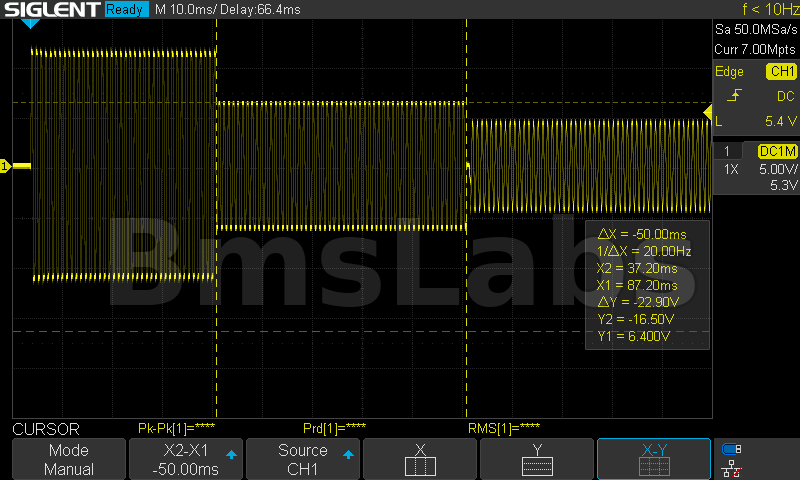

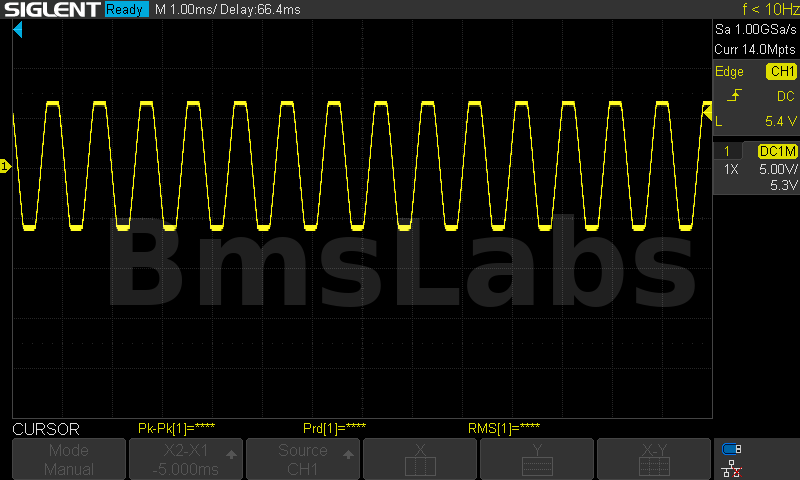

Iata si cateva masuratori in care se vede ca in 50mS atenunatorul detecteaza ca semnalul e prea mare si comuta.

Si zoom pe zona unde semnalul e limitat de protectia la supratensiune (aici e vorba de protectia incorporata in atenuator nu in autorange)

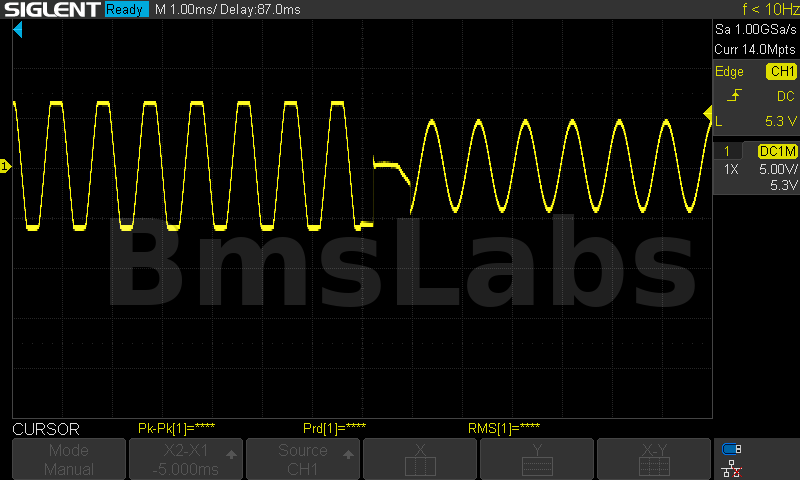

Si zoom pe zona de tranzitie.
