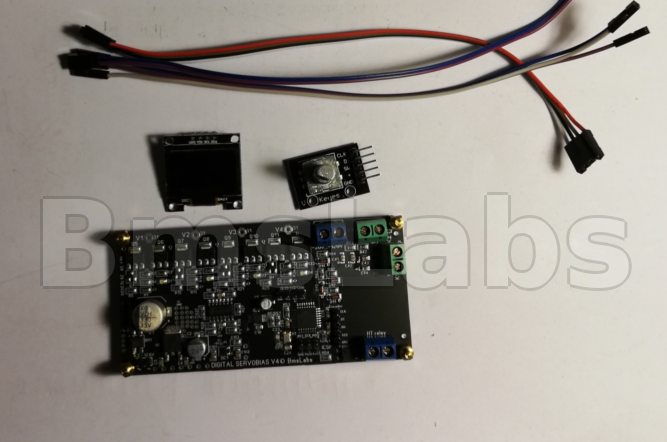

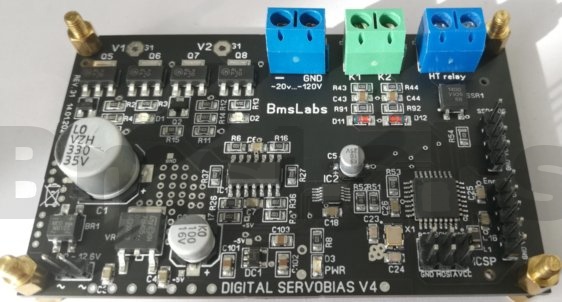

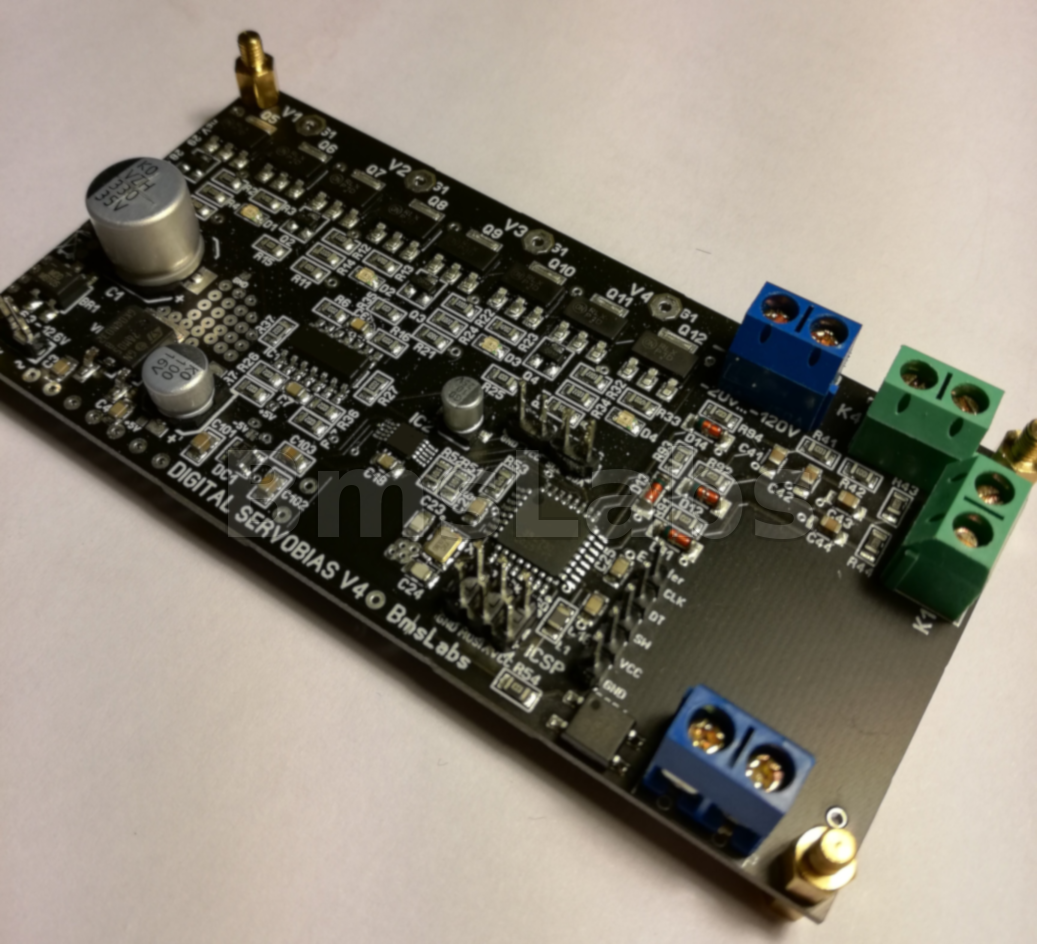

Digital Servobias v4

Acum mulți ani, am construit un amplificator cu tuburi. Totul a fost bine timp de câteva luni, apoi am auzit ceva ce nu era acolo (poate sunt doar eu, dar urechile sunt urechi). După ce am făcut măsurători noi, am descoperit că polarizarea pentru tubul final nu mai era unde ar fi trebuit să fie. Am refăcut polarizare și totul a fost din nou bine pentru o altă perioadă. Toată lumea știe că îmbătrânirea tuburilor nu este la fel, chiar daca la început toate tuburile sunt perfect imperecheate.

Proiectul rezolvă această problemă și prelungește durata de viață a tuburilor. Seteaza polarizarea tuburilor și o menține așa până la sfârșitul duratei de viață a acestora.

Puțină istorie. Totul a început în 2013, cu prima versiune, și testarea ideii, a fost doar pe o placă de test, tensiunea de polarizare fiind controlată prin PWM urmat de un LPF. La versiunea 1 au fost testate conceptul și firmware-ul de bază, dar PWM cu LPF nu a fost o idee bună. În 2015 am testat versiunea 2, cu DAC pe 12 biți și un circuit de ieșire mai complex. Această versiune a fost mai fiabilă decât v1, de asemenea, v2 era doar pe placă de test. În 2018, versiunea 3 a fost în sfârșit lansată pe PCB, firmware-ul fiind mai rafinat și cu noi funcții adăugate. In 2020, din cauza pandemiei de COVID-19, a fost momentul pentru rafinament și mai mare, și astfel a apărut V4, cea mai completă versiune de servobias.

Specificații:

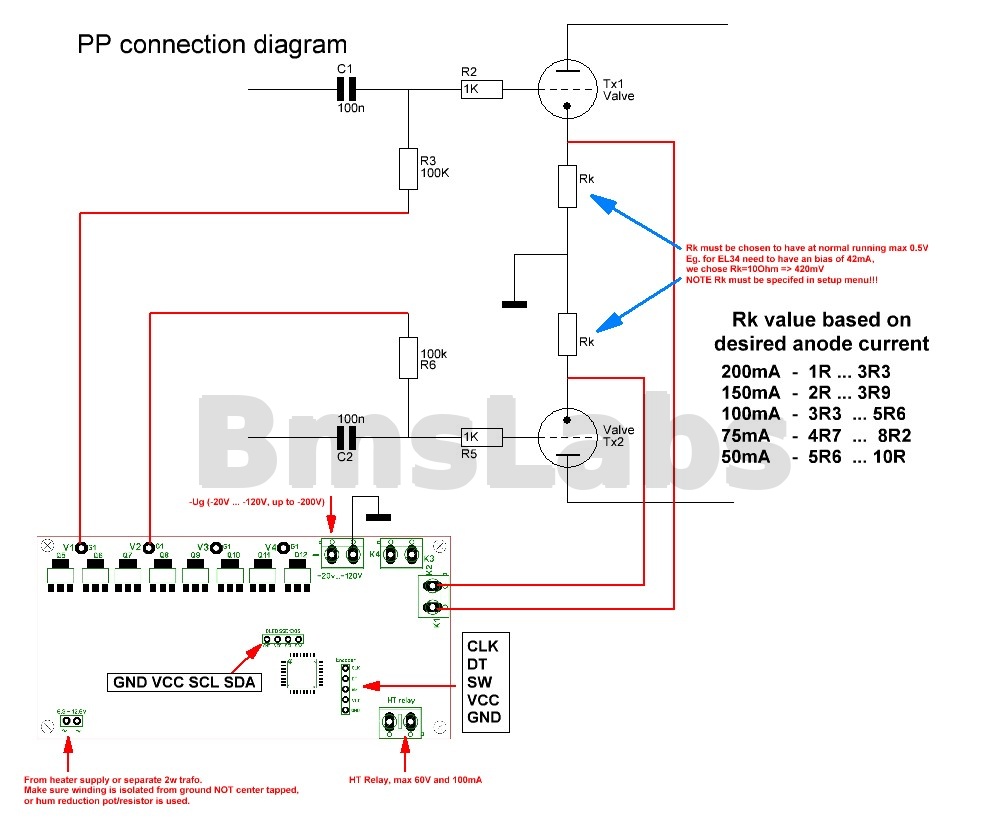

funcționează cu SE, PSE și PP clasa A cu maxim 4 tuburi
Dimensiuni 100 mm x 49 mm x 15 mm (l*L*Î) pentru 1-4 tuburi și 81 mm x 49 mm pentru 1-2 tuburi
dimensiunea găurilor 3 mm
alimentare de intrare 6,3 V c.a. - 12,6 V c.a. ~ 28 mA
tensiune de negativare -20V ... -120V (modulul poate gestiona până la -200V) ~ 3,5mA per tub

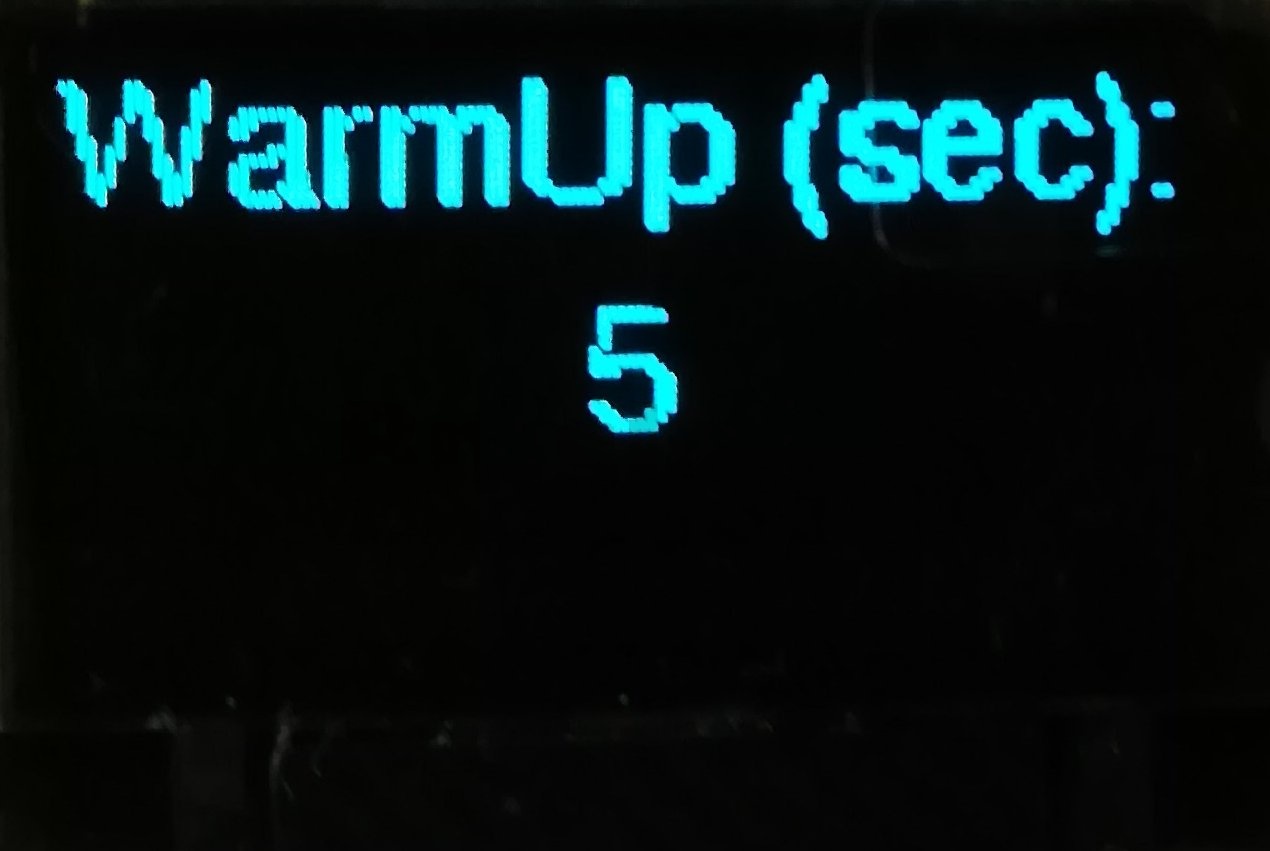

poate controla un releu extern pentru întârzierea HV (întârzierea poate fi ajustată, min. 5s până la 1000s în pas de o secundă) pentru a conecta/deconecta HT

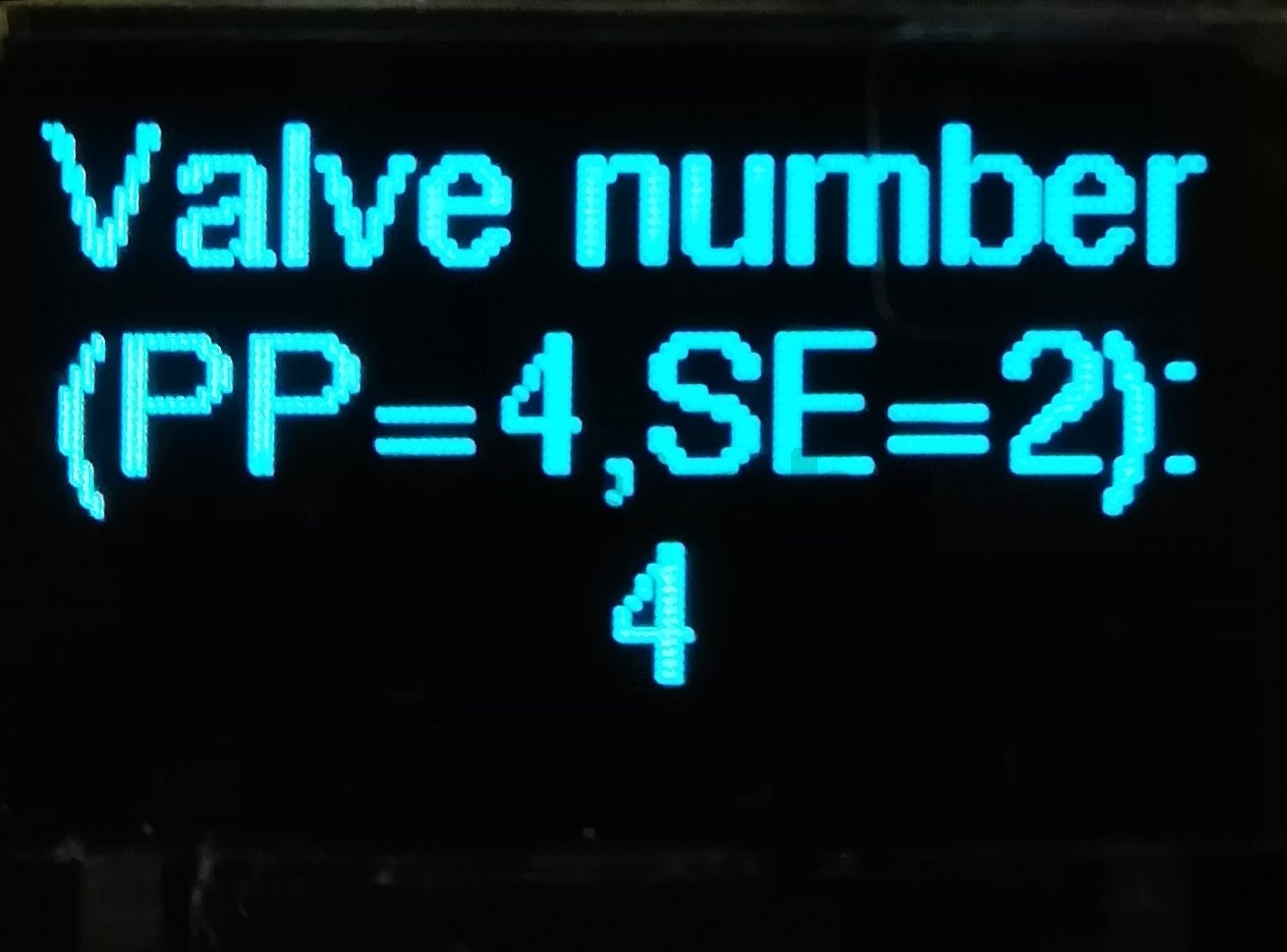

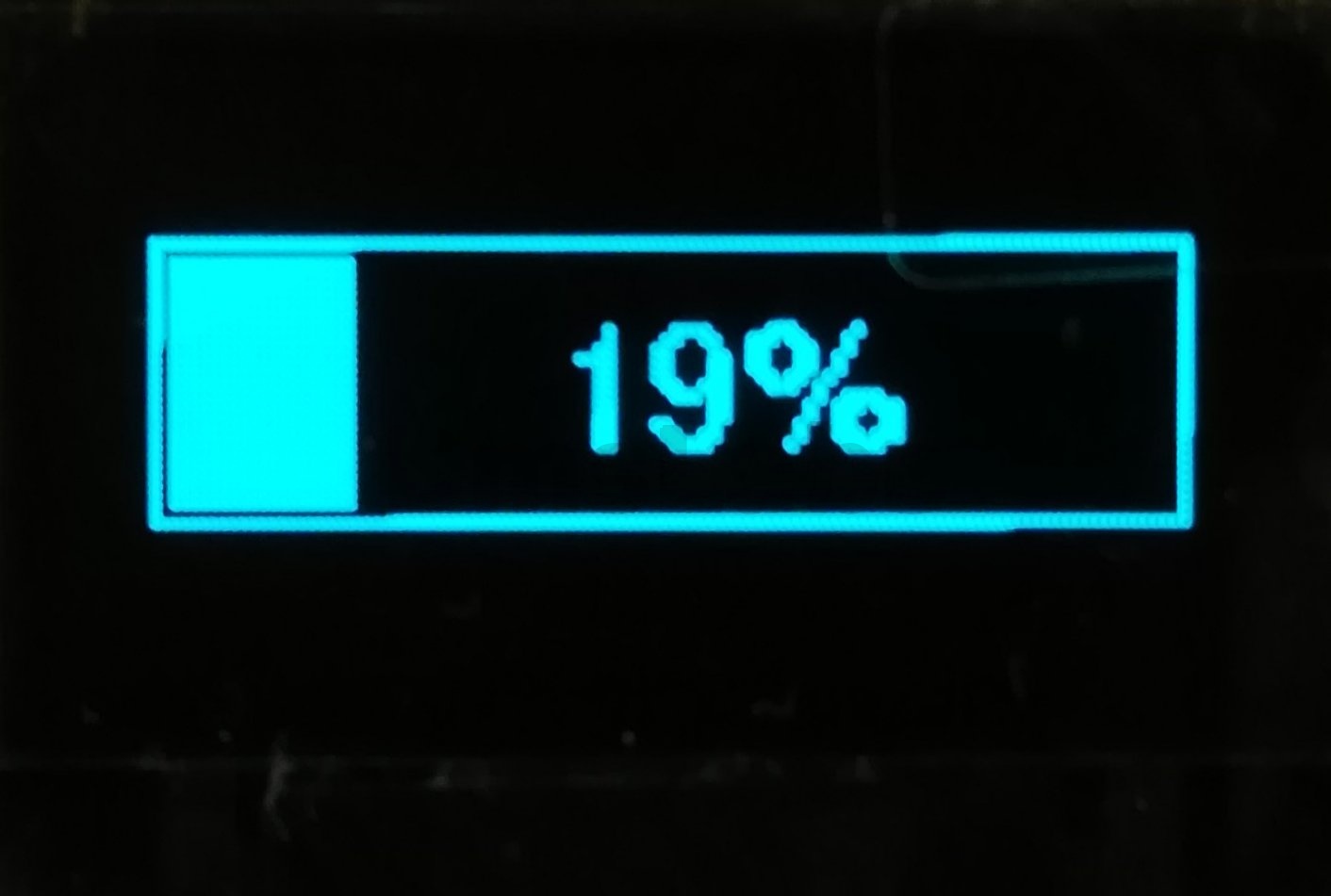

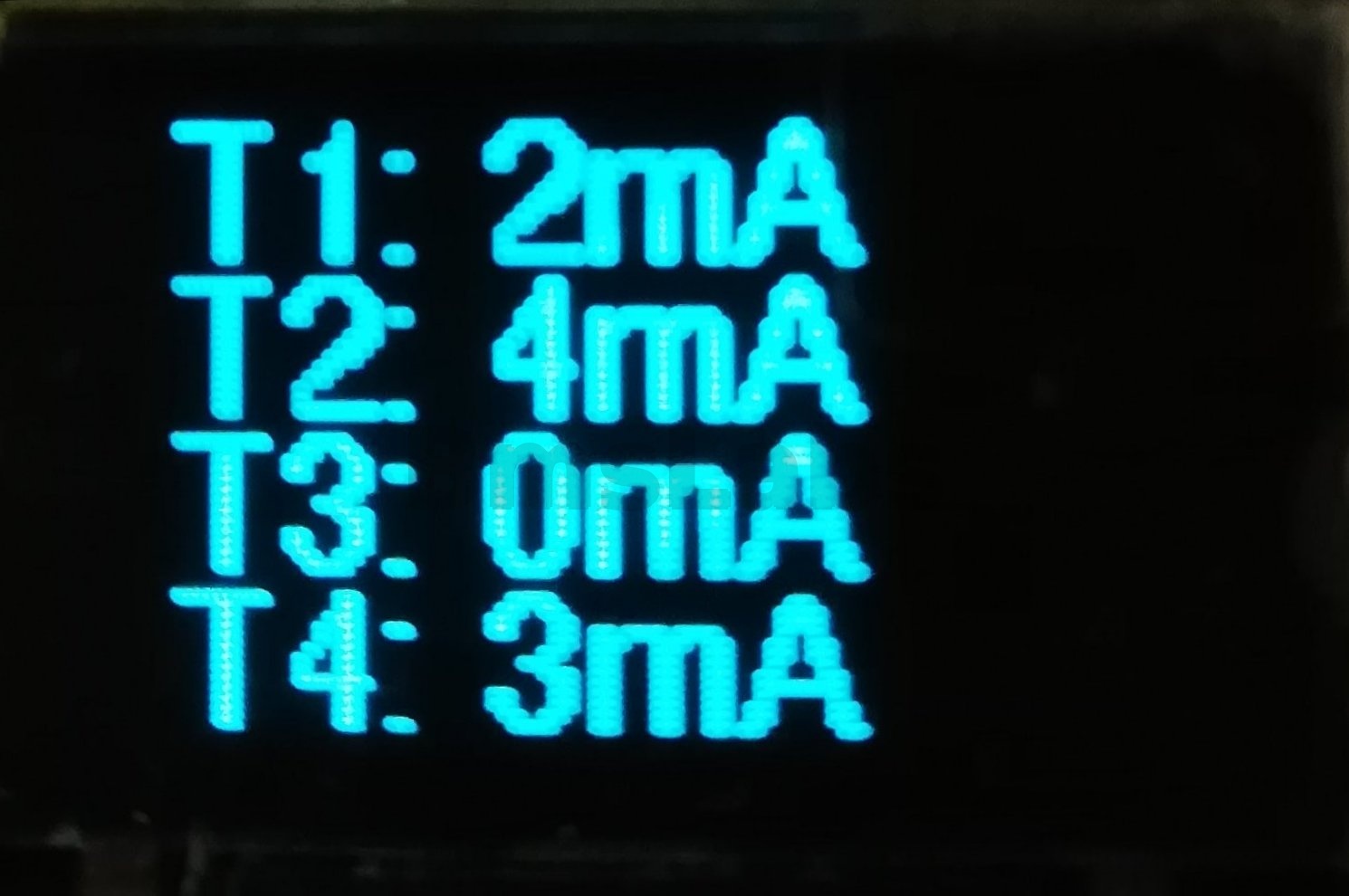

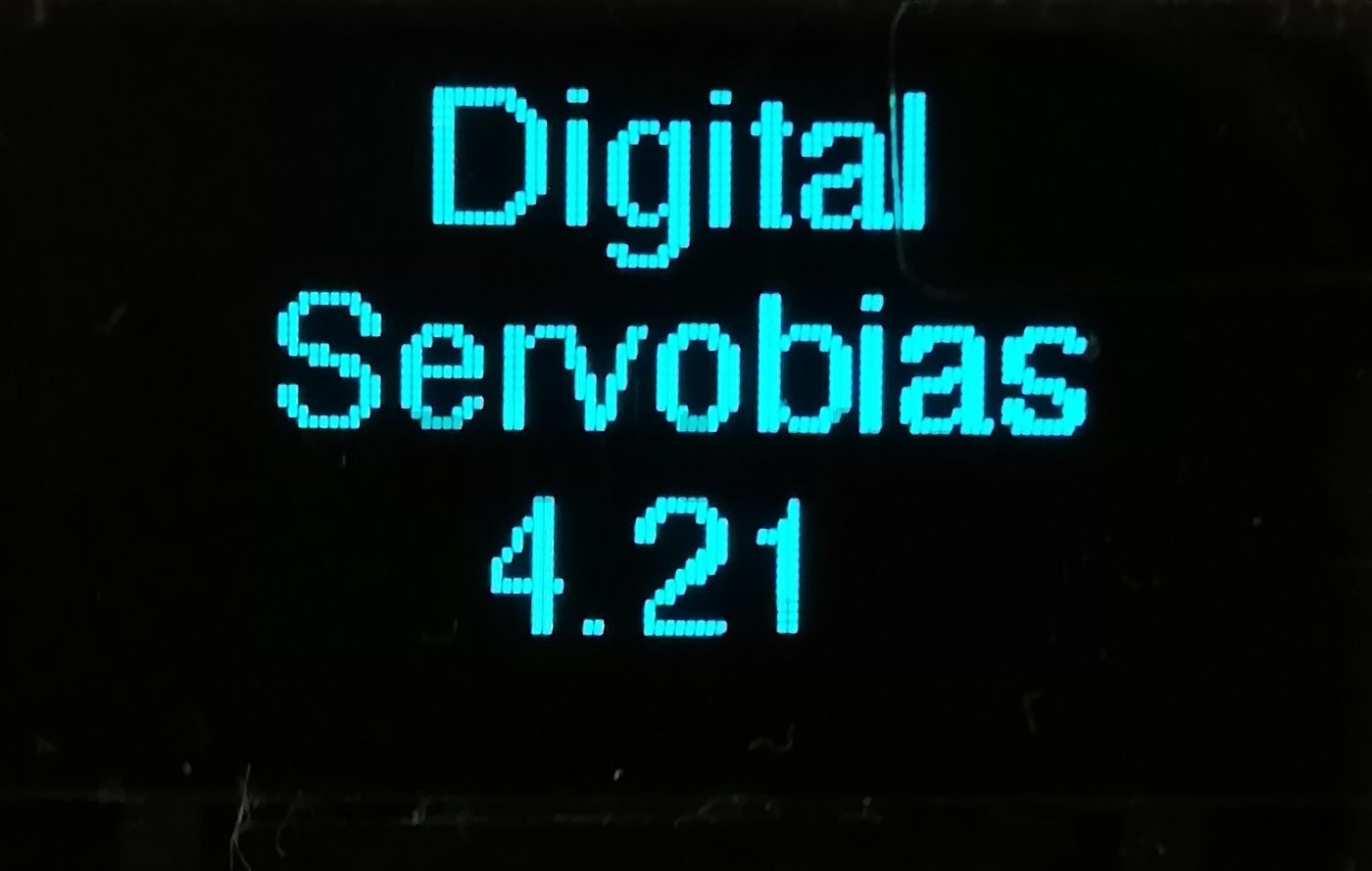

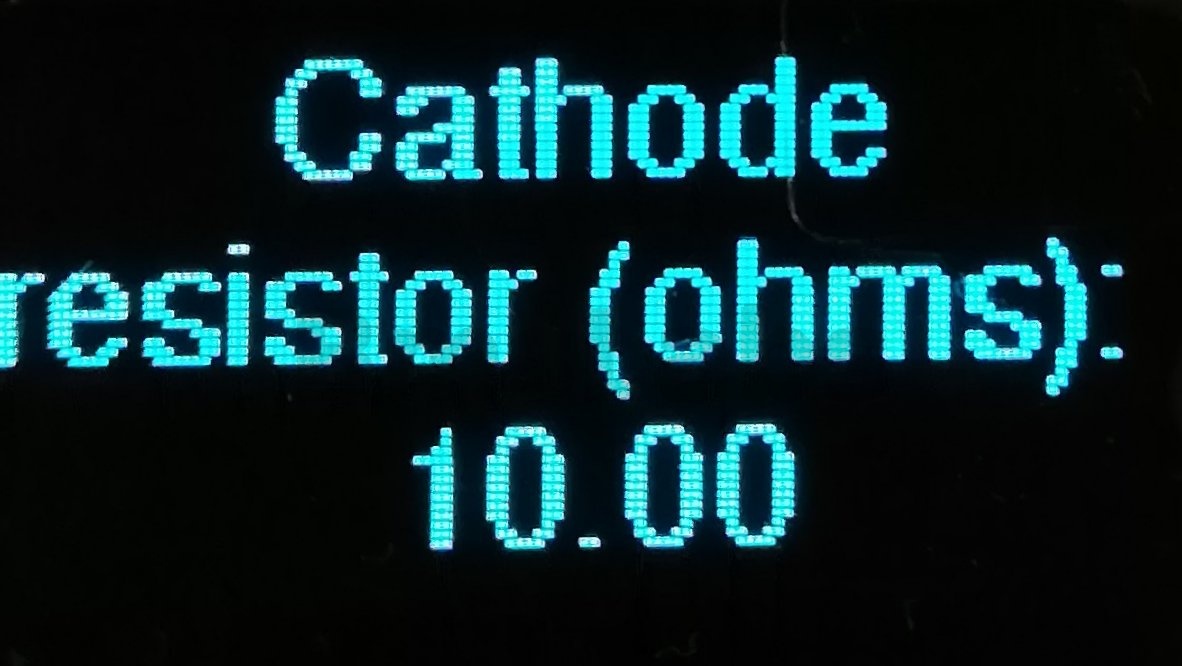

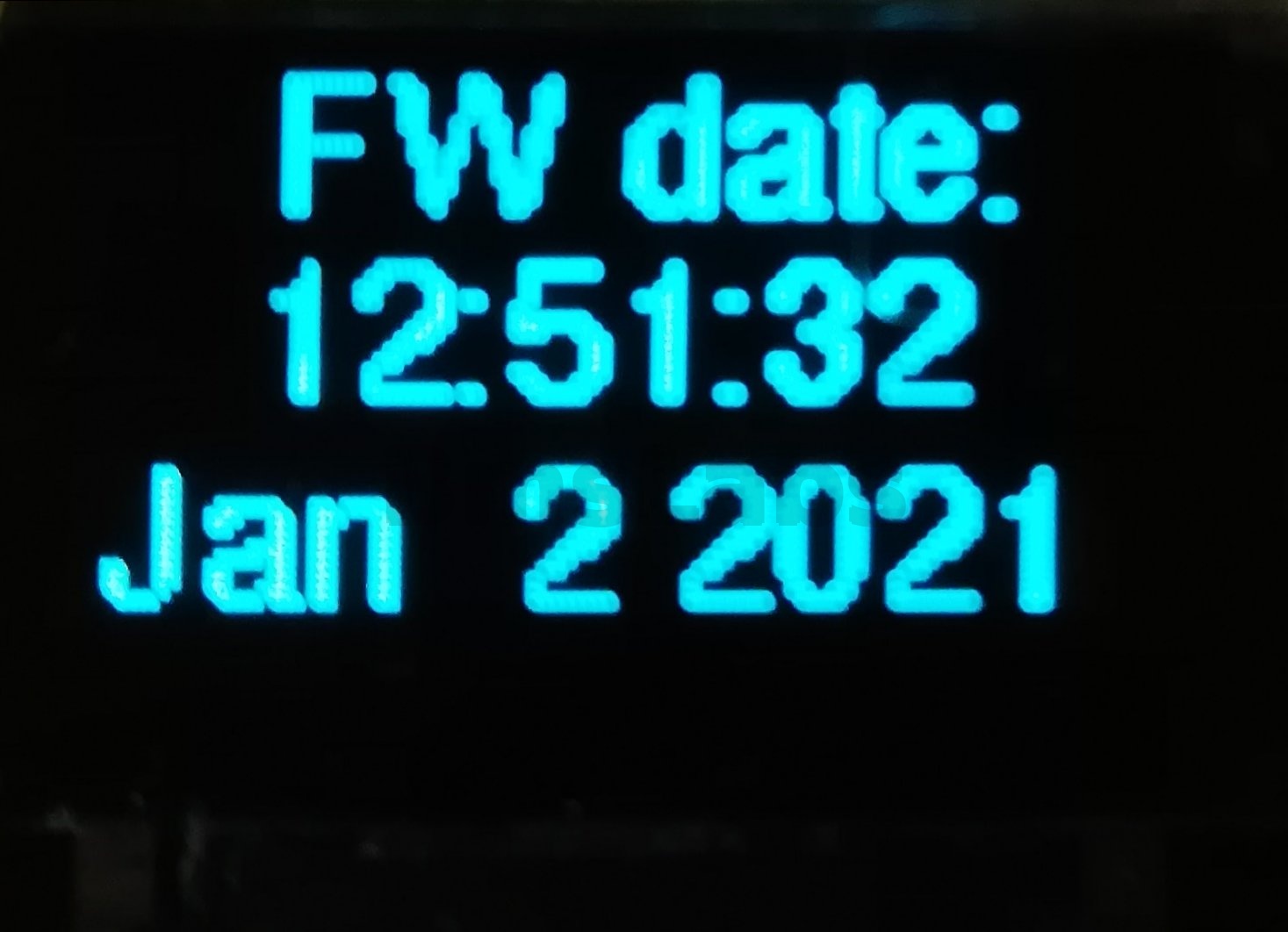

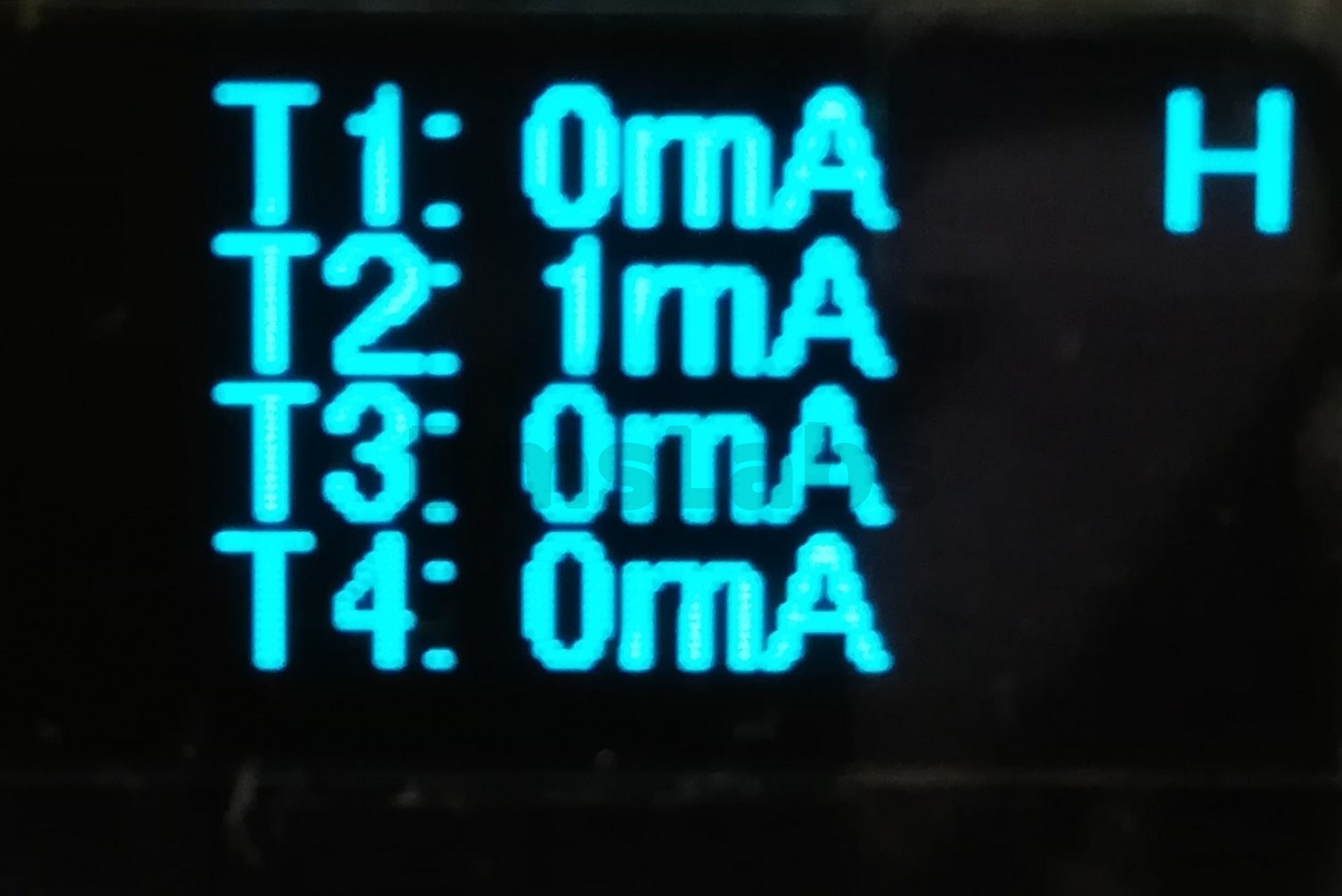

ecran OLED mic pentru afișarea informațiilor și configurarea modulului (poate funcționa și fără după configurarea inițială)
encoder rotativ cu buton (poate funcționa și fără după configurarea inițială)

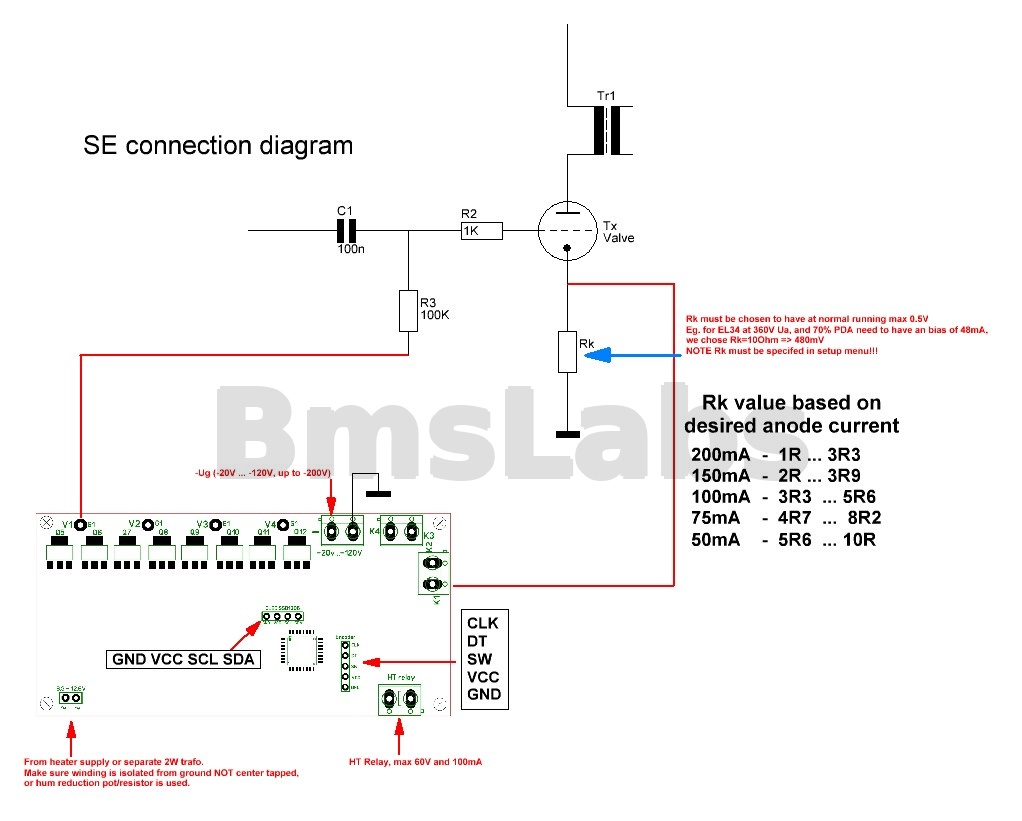

tensiune maximă citită de la catodul tuburilor (intrări K1...K4) 1V
poate detecta daca curentul prin tub creste brusc, în acest caz toate tuburile vor fi negative la maxim și releul HT este decuplat

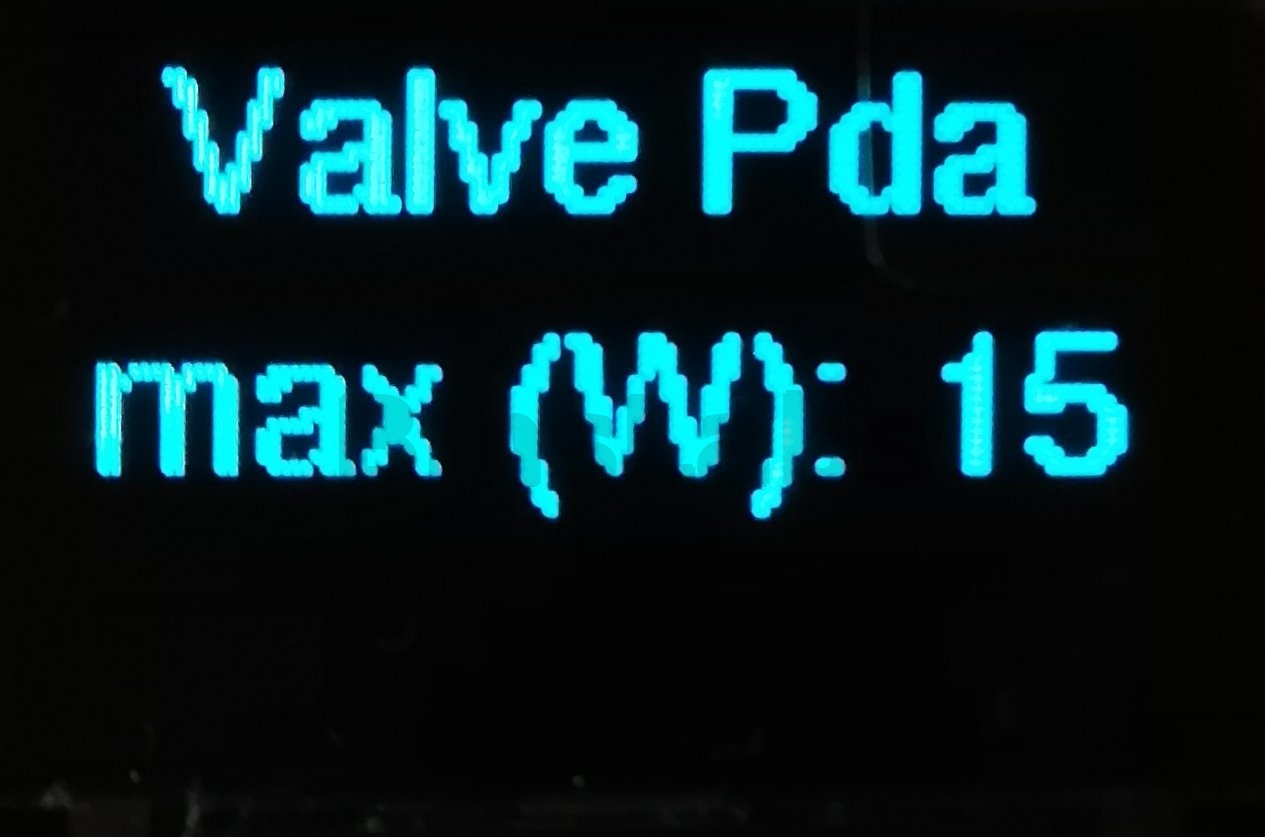

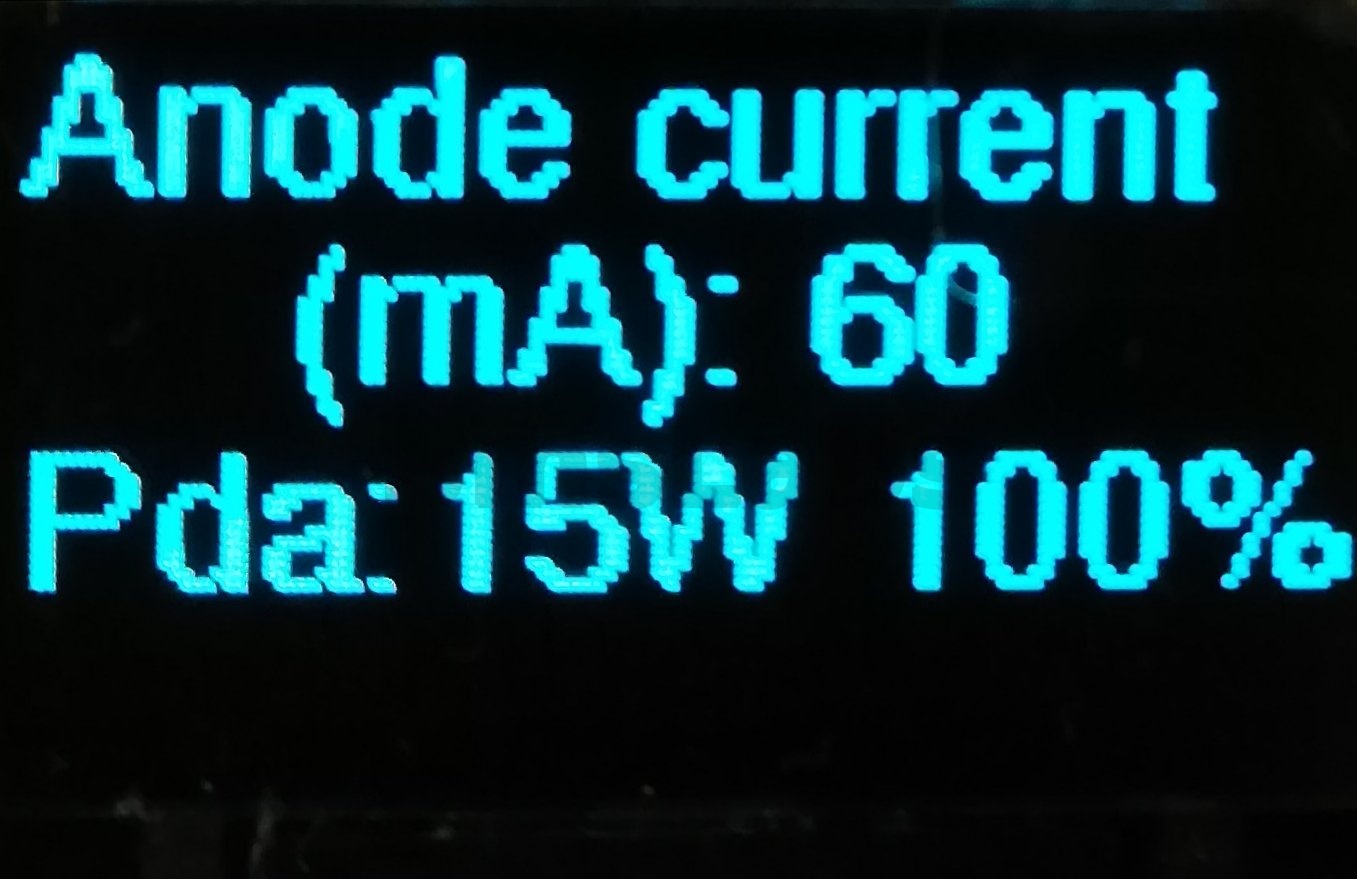

cu un singur clic pe encoderul rotativ, servobiile intră în „mod eco” unde PDA este la 50% din valoarea setata (pentru a prelungi durata de viață a tubului)
