ADC bazat pe AK5394

Acest proiect este bazat pe SDR-Widget, un proiect original de aici  cu mici modificări hardware și curățare a firmware-ului, eliminarea codului inutil și păstrarea doar a codului USB-I2S.

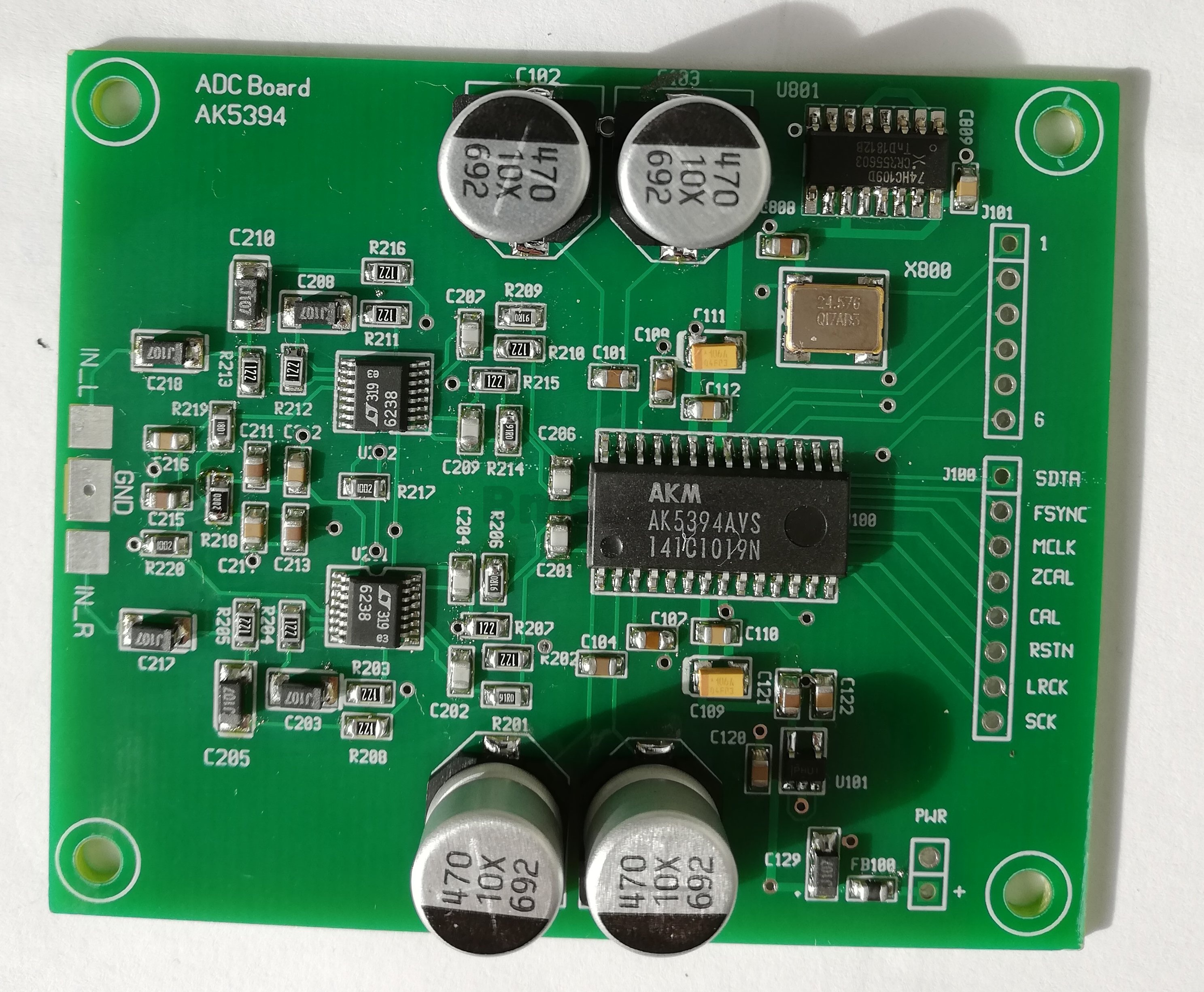

PCB complet

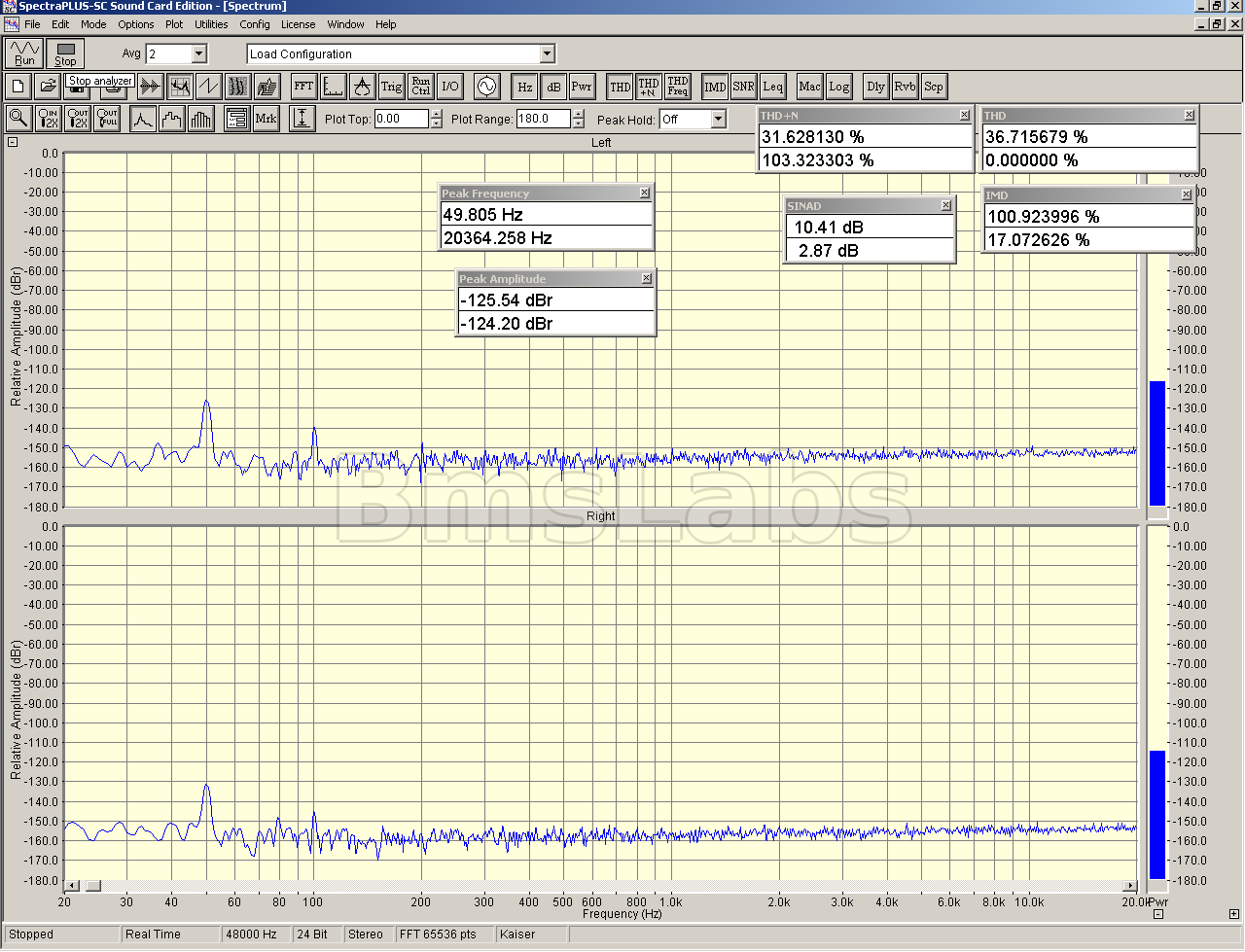

zgomot de fond FS 48kHz

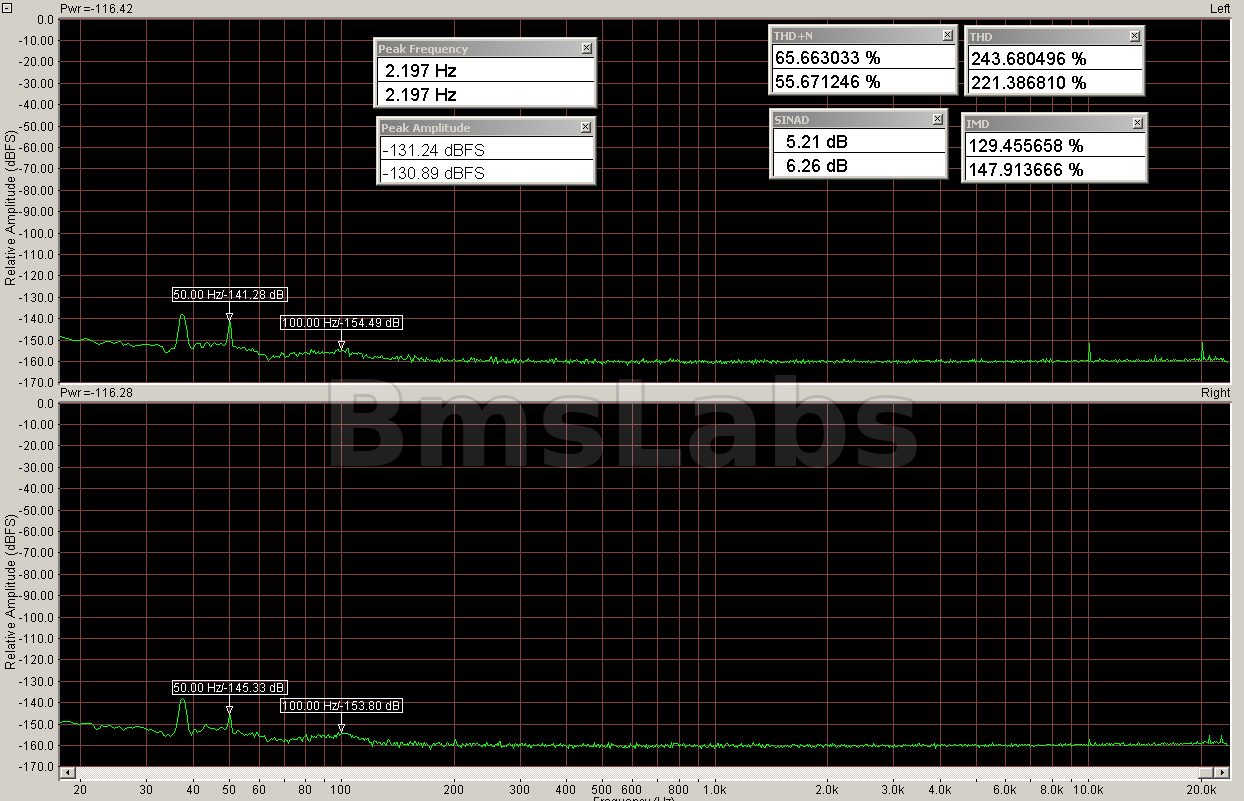

Zgomot de fond FS 48kHz cu 100 de citiri

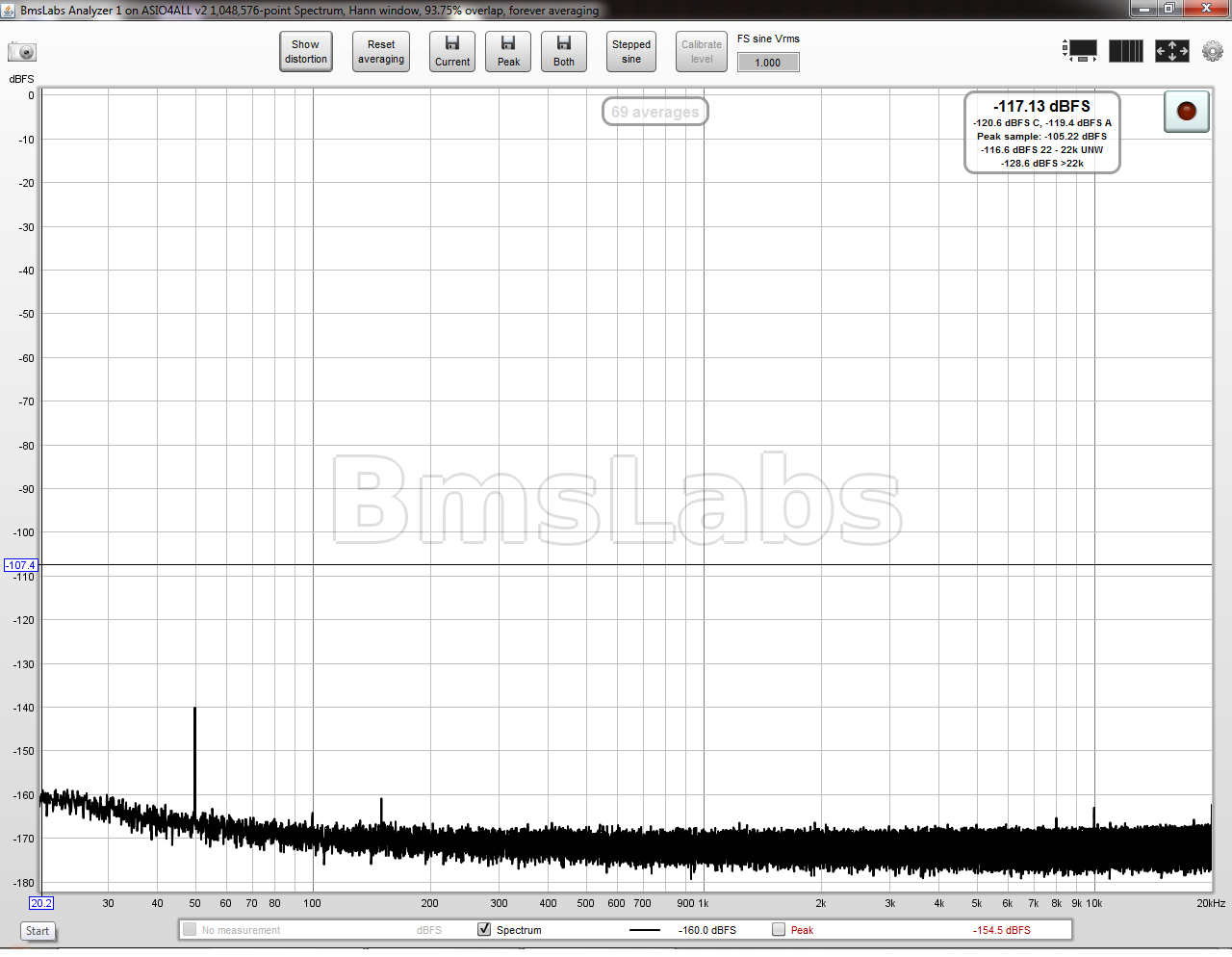

REW cu 1M și medie infinită, suprapunere de 93,75%.

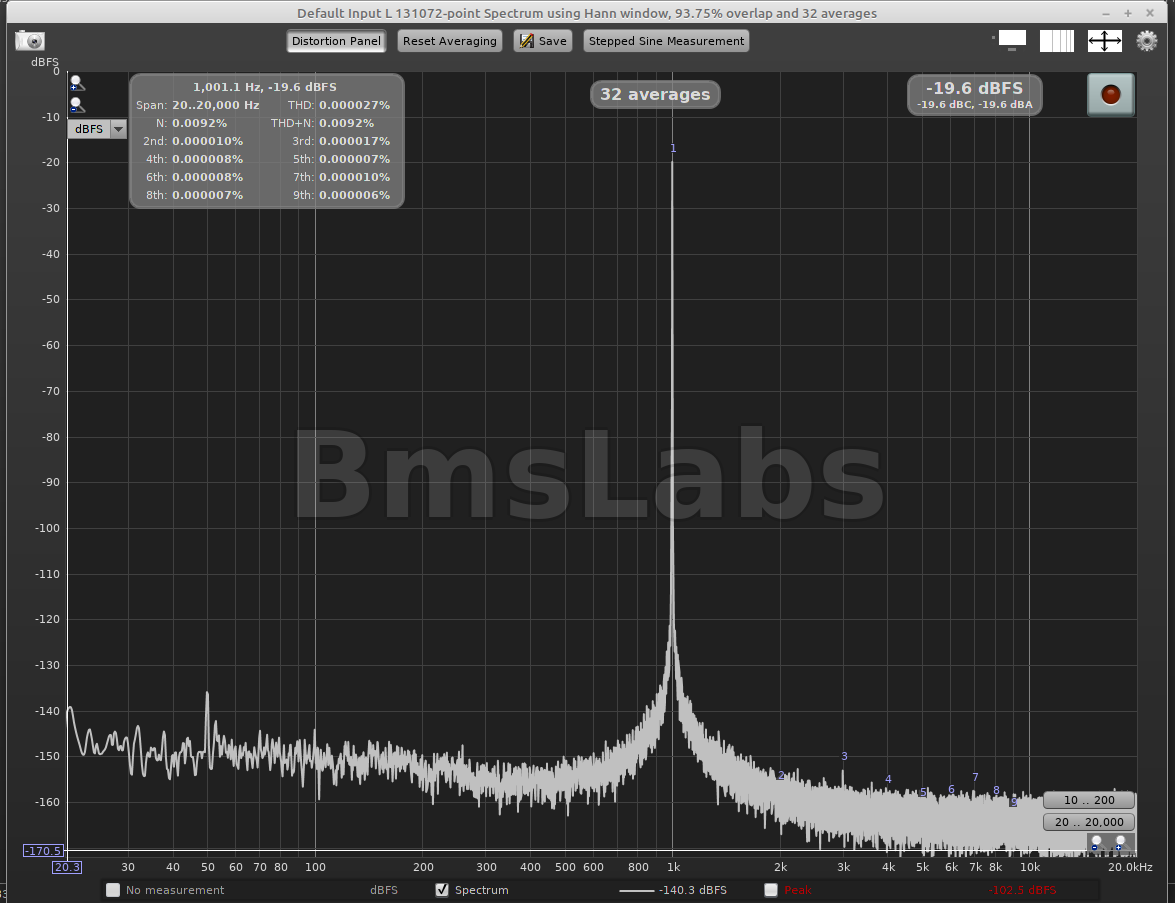

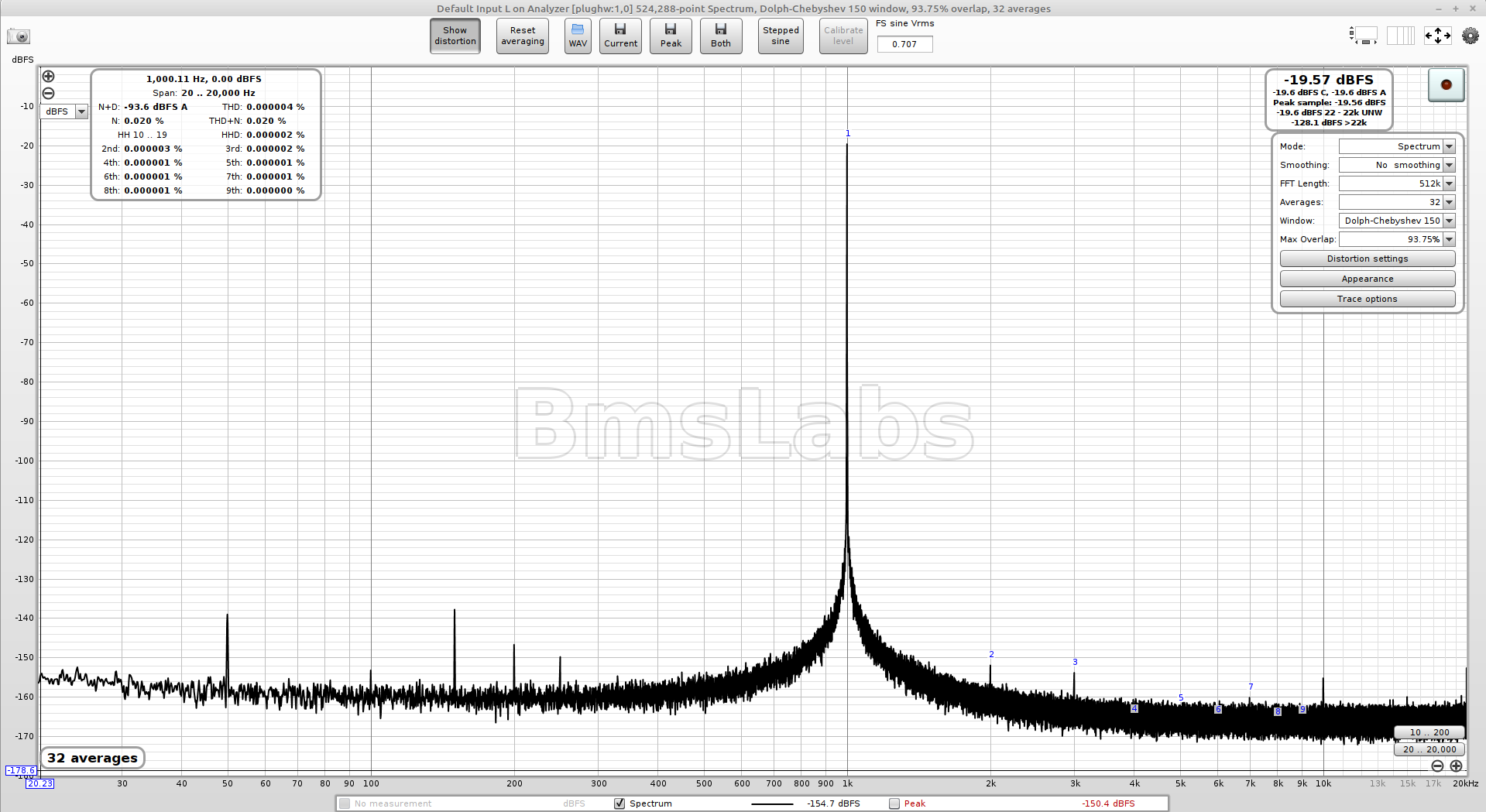

Și măsurători cu oscilatorul Victor 1KHz LDO.

Ultima construcție, fără carcasă.

PS. Vârfurile de 50Hz sunt datorate faptului că placa este pe bancul de lucru, nu în carcasă.

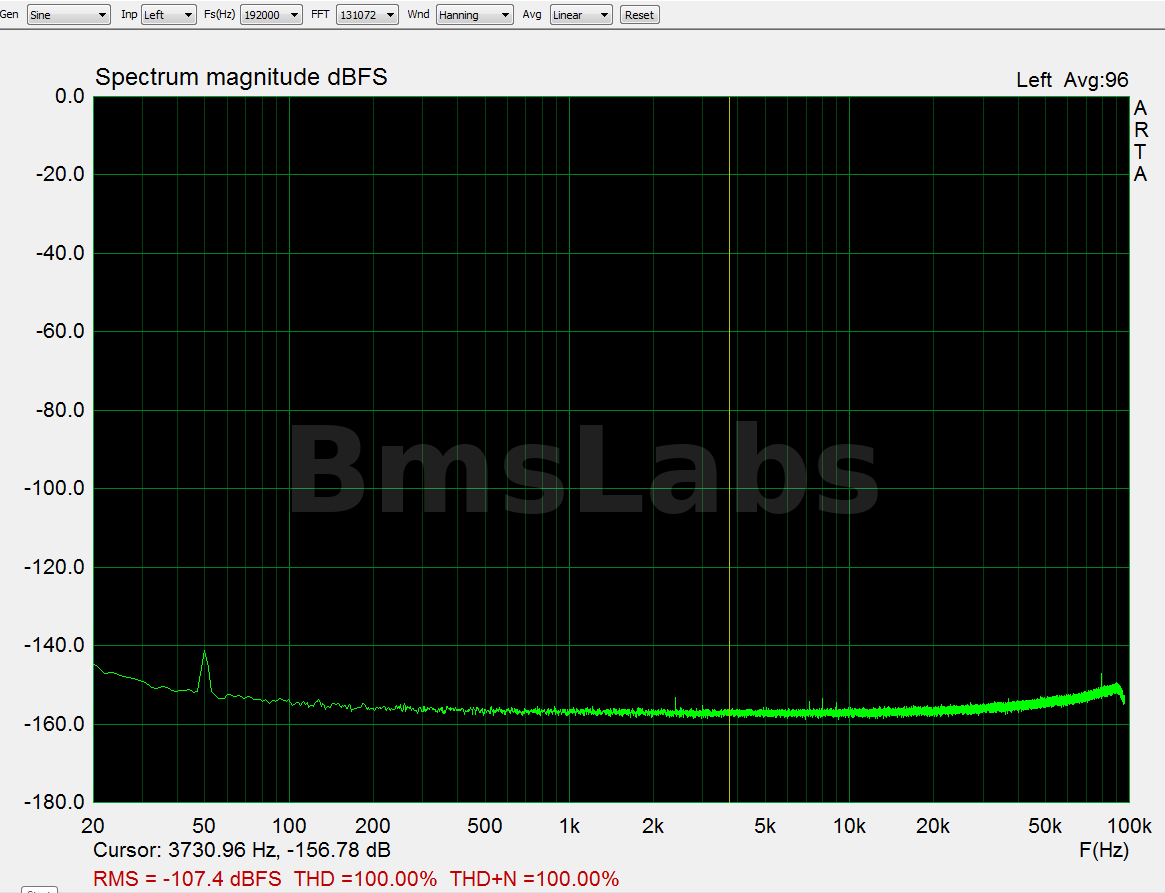

PS2. Din păcate, AK5394 este învechit, există și ADC-uri bune de la AKM, dar nu cu lățime de bandă plată și zgomot de fond redus până la ~90KHz.
